用途及特點
ZFB系列倉壁振動器（也稱防閉塞裝置）是一種直接安裝在材料倉下部的新型振動破拱設備。該機體積小，重量輕，結構簡單，使用方便，是取代電磁式、附著式倉壁振蕩器的理想產品。
工作原理及結構特點
ZFB系列倉壁振動器是利用新型振動電機高速旋轉產生的離心作用，使該機高頻振動，從而物料與倉壁的摩冢料倉內物料間的相對穩定性，從而使物料順利從倉口排出。
安裝調試、使用與維護
a、倉壁振動器一般安裝在料倉下部沿倉高的1/4處。
b、若非鋼制料倉或有加強筋不易振動的料倉，應在倉內敷設振動板，將倉壁振動器焊接在振動板上，并一起緊固在料倉上。
c、每月對電機軸承進行保養，補充潤滑脂；定期機殼外積塵，散熱條件，但不能用水清洗。
d、定期檢查絕緣電阻，緊固地腳螺栓，及時隱患。

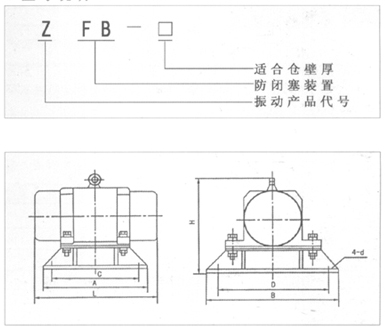

型號說明
技術參數表
型 號 | 電壓v | 功率Kw | 適合倉壁 厚mm | 倉錐部容量m3 | 激振力KN | 振頻Hz | 振幅mm | 重量Kg |
ZFB-4 | 380 | 0.15 | 3.2-4.5 | 1 | 1.5 | 50 | 1.5 | 28 |
ZFB-5 | 0.25 | 4.5-6 | 3 | 2.5 | 2 | 40 | ||
ZFB-6 | 0.4 | 6-8 | 10 | 5 | 2 | 60 | ||
ZFB-10 | 0.75 | 8-10 | 20 | 8 | 4 | 90 | ||
ZFB-15 | 0.75 | 10-13 | 50 | 17 | 4 | 180 | ||
ZFB-25 | 2.5 | 13-15 | 150 | 30 | 5 | 220 | ||
ZFB-40 | 3.7 | 25-40 | 200 | 50 | 5 | 280 |
外型尺寸表
型 號 | ZFB-4 | ZFB-5 | ZFB-6 | ZFB-10 | ZFB-15 | ZFB-25 | ZFB-40 |
L | 300 | 328 | 362 | 427 | 451 | 530 | 530 |
A | 250 | 280 | 310 | 410 | 430 | 460 | 460 |
B | 310 | 320 | 320 | 450 | 460 | 560 | 560 |
H | 260 | 280 | 312 | 399 | 405 | 550 | 550 |
C | 210 | 240 | 250 | 350 | 370 | 400 | 400 |
D | 280 | 288 | 310 | 390 | 400 | 500 | 500 |
Φ | 13 | 15 | 17 | 22 | 22 | 34 | 34 |
