直流伺服電機控制系統原理
在全自動自動控制系統中，伺服電機作為實行元器件，把所接到的電子信號轉化成電機軸上的角速度或角速度輸出。
伺服電機分成直流和交流伺服電機兩類。伺服電機接受到一個單脈沖，便會轉動一個單脈沖相匹配的視角，進而完成偏移，由于，伺服電機自身具有傳出單脈沖的作用，因此 伺服電機每轉動一個視角，都是會傳出相匹配總數的單脈沖，那樣，和伺服電機接納的單脈沖產生了閉環控制，系統軟件便會了解發過是多少單脈沖給伺服電機，另外又收了是多少單脈沖來，那樣，就可以很精準的操縱電機的旋轉，進而完成精準的精準定位。
在特性上認為，交流伺服電機要好于直流電伺服電機，交流伺服電機選用正弦波形操縱，轉距脈動小，容積能夠 較為大。直流電伺服電機選用鋸齒波操縱，相對性差一些。直流電伺服電機中有刷電機比有刷伺服電機要特性好些。

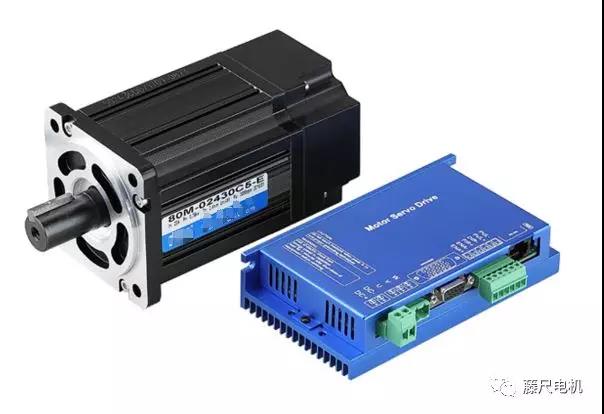

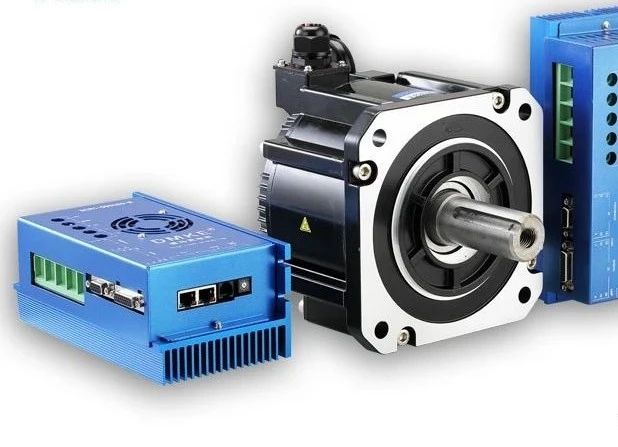

伺服電機控制器
伺服電機內部的電機轉子是永久磁鐵，控制器操縱的U/V/W三相電產生磁場，電機轉子在這里電磁場的功效下旋轉，另外電機內置的伺服電機意見反饋數據信號給控制器，控制器依據意見反饋值與目標開展校對，調節電機轉子旋轉的視角。
有刷直流電伺服電機控制器：電機的工作中原理和一般的直流電電機完全一致，控制器為三閉環控制構造，從內到外各自為電流量環、速率環、部位環。
電流量環的輸出操縱電機的同步電機工作電壓，電流量環的鍵入為速率環PID的輸出，速率環的鍵入為部位環的PID輸出，部位環的鍵入就是給出鍵入。有刷電機直流電伺服電機控制器：供電系統開關電源為直流電，歷經內部的三相逆變電源逆變為U/V/W的交流電流，提供電機，控制器一樣選用三閉環控制系統構造（電流量環、速率環、部位環），驅動器操縱原理跟上面一樣。 溝通交流伺服電機控制器：大致能夠 區劃為作用較為單獨的輸出功率板和控制器2個控制模塊，控制器根據相對的優化算法輸出PWM信號，做為光耦電路的驅動器數據信號，來改逆變電源的功率，以做到操縱三相稀土永磁式同歩交流伺服電機的目的。
