背景：

從2016年開始，國家加強對揮發性有機物（VOCs）的排放，相繼出臺了《京津冀及周邊地區2017年大氣污染防治工作方案》、《重點行業揮發性有機物削減行動計劃》等措施，以全面推進石化、醫藥、汽車、包裝印刷等行業揮發性有機物（VOCs）的綜合整治。催化燃燒設備的使用越來越普及，對設備數據監控與利用的需求越來越迫切。以下為我司基于催化燃燒設備設計的DCS系統案例。

案例：

項目時間：2021年6月

軟件環境：TIA Portal V15、STEP 7-MicroWIN SMART、WinCC7.4、物聯網系統

硬件環境：S7-1200、MCGS、FLEXEM

應用領域：噴漆、涂裝車間的有機廢氣凈化，制革、橡膠、印刷印染油墨、印制鐵罐、化工塑料、電纜、漆包線等有機廢氣凈化

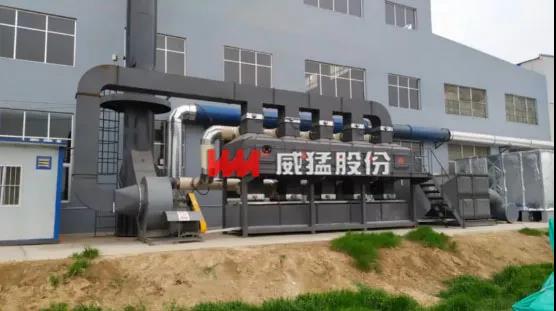

催化燃燒一期設備圖

系統簡介：

系統由三部分組成：WinCC組態軟件、S7-1200CPU、物聯網系統。該項目采用工控機對催化燃燒系統的控制技術，實現包含主風機、脫附風機、吸附室、入口與出口等數據提供集中監控、歸檔、導出、保養提醒、趨勢分析、故障查詢等功能。

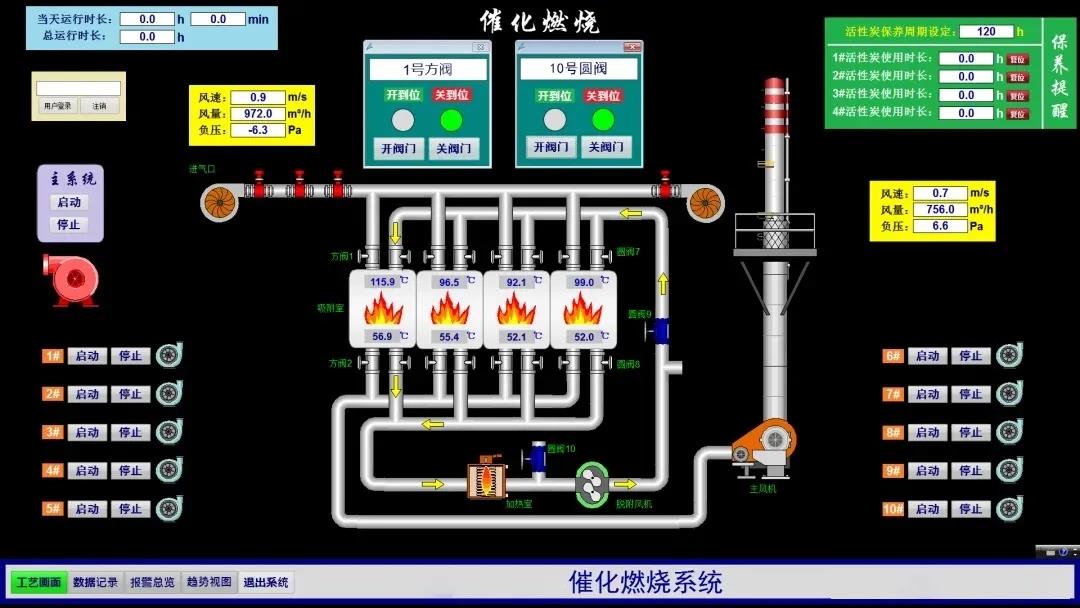

催化燃燒系統工藝界面

以下為系統各部分詳情

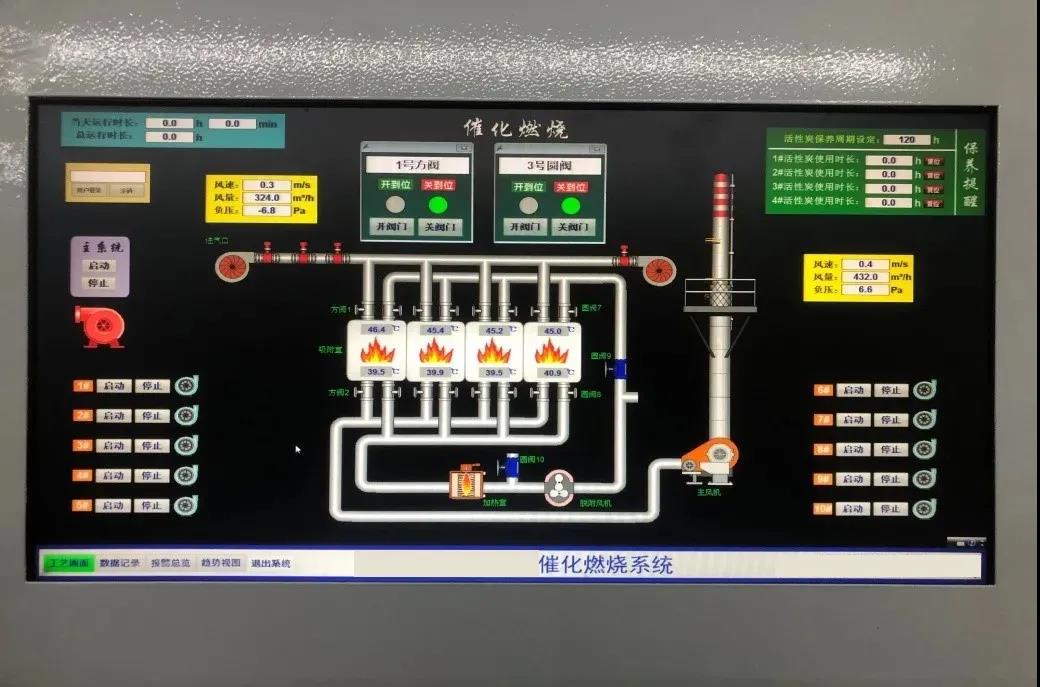

工藝界面

界面展示催化燃燒所有設備的狀態

2. 運行時長顯示

設備的當天運行時長與總運行時長，當天運行時長為統計當天設備的運行時間，當天清零。總運行時長為設備累計總的運行時間，不清零。

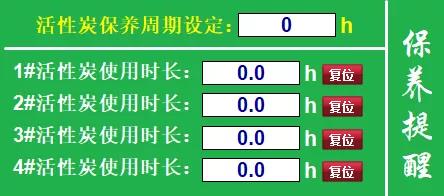

3.保養提醒

1-4#活性炭使用時長，可實時顯示對應活性炭與過濾棉使用的時間，保養周期設定輸入框進行時間的設置，當使用時間達到設定的保養周期時，對應的使用時間顯示框會閃爍，按下復位按鈕即可復位。

4.實時數據顯示

入口、出口的風速、風量、負壓以及風機的頻率、電流、風量等狀態的實時監測，可通過頻率輸入框修改電機的運行頻率等。

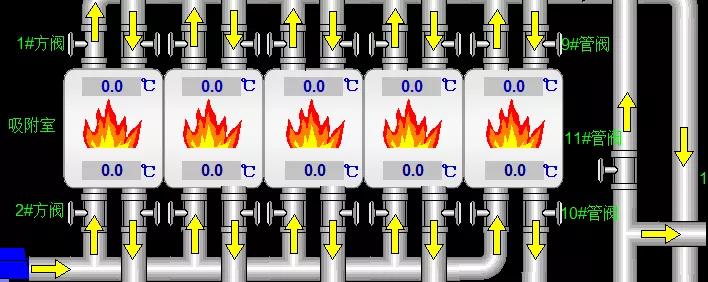

5.吸附室示意圖

本項目通過物聯網技術實現手機端在全國任意地方對系統內所有設備運行狀態的監控，查詢報警記錄以及電流曲線等功能。
